ボルトサイズ・ボルト寸法

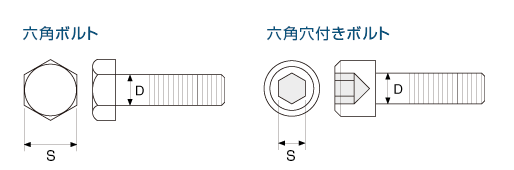

六角ボルト、六角穴付きボルト

ボルト径
D (mm)
六角ボルト
対辺:B1 (mm)
小型六角ボルト
対辺:B1 (mm)
高力ボルト
対辺:B1 (mm)
六角穴付きボルト
対辺:B2 (mm)
M 12 18mm 17mm 22mm 10mm
M 14 21 19 - 12
M 16 24 22 27 14
M 18 27 24 - 14
M 20 30 27 32 17
M 22 32 30 36 17
M 24 36 32 41 19
M 27 41 36 46 19
M 30 46 41 50 22
M 33 50 46 - 24
M 36 55 50 - 27
M 39 60 55 - 27
M 42 65 - - 32
M 45 70 - - 32
M 48 75 - - 36
M 52 80 - - 36
M 56 85 - - -
M 60 90 - - -
M 64 95 - - -
M 68 100 - - -
M 72 105 - - -
M 76 110 - - -
M 80 115 - - -
M 85 120 - - -
M 90 130 - - -
M 95 135 - - -
M 100 145 - - -
M 105 150 - - -
M 110 155 - - -
M 115 165 - - -
M 120 170 - - -
M 125 180 - - -
M 130 185 - - -
  • 表はメートルネジの寸法です。
  • ハイテンボルト(高力ボルト)は通常の六角ボルトとサイズが異なります。(上記表参照)
